processor¶

fetch the instruction from the memory
decode and read the registers
next steps depend on the instruction class - memory-reference - arithmetic-logical - branches
alu to calulate - arithmetic result - memory address for load/store - branch comparison

datapath¶

r:取出寄存器中rs1,rs2中的值进入alu计算，得到的结果写回寄存器（rd）

i（load）:从寄存器中取出rs1的值,与立即数进入alu相加，得到地址，从data memory中取出该值并写回寄存器（rd）

s:与i型指令类似的方法得到地址：rs1与立即数相加；并把rs2的值写入该data memory的该地址

sb（eg: beq a1,a2,200）:取出rs1,rs2的值进入alu进行比较,由比较结果决定是pc+4还是pc+立即数（sb指令中的立即数是相对pc的地址）

j:jump指令显示在对pc的转变上面，跳转到pc+立即数的地址

controller¶

ISA设计¶

显示操作数：寄存器，内存，立即数

栈结构：栈顶指针是第二操作数，栈顶指针下面的是第一操作数（注意sub）
累加器结构:第一源操作数是寄存器，第二是内存
通用寄存器结构（GPR）
register-memory architecture：所有指令都可以访问memory
load-store architecture：只有load/store指令可以访问memory

多用GPR架构，因为寄存器访问速度更快（比缓存都快），并且寄存器方便临时变量的储存

寻址¶

字节为基本单元

小端序：低位放在地址的低位大端序：高位放在地址的低位

address alignment（字节对齐）¶

当 地址 mod 数据长度 = 0 时，则是对齐的

如果不对齐，则需要多次才能读出想要的数据。比如要读4字节数据，那么内存是从0，4，8等地址开始读取，不能从1，2，3等地址开始读，所以要字节对齐

Pipelined¶

这是一种重叠执行（ overlapping execution ），相比于顺序执行（ sequential execution），对各模块的利用率更高，当同时硬件结构也更复杂，开销更大。

Each subprocess and its functional components in the pipelining are called stages or segments,the number of segment are called the depth of pipelining.

pass time :从第一个任务进入开始到完全进入（最多重叠的时候）
empty time：最后一个任务从进入到出来（与pass time相对）

分类¶

按功能分：

single function pipelining：只能执行一种功能的指令（如浮点指令集）
multi function pipelining：可以执行多种指令功能
static pipelining：一次只能执行一种类型的指令
dynamic pipelining：一次可以同时执行多种类型的指令

按线性性分：

linear pipelining：流水线的每一阶段的执行是不可逆的
nonlinear pipelining：执行到流水线的某一阶段后也可以回到之前的阶段

按有序性分:

ordered pipelining：inflow顺序和outflow顺序一样
disordered pipelining：outflow的顺序和inflow不同

吞吐量，加速比，效率¶

单周期的时钟周期：最长的一条指令的执行时间
流水线时钟周期：阶段的最长时间

重要参数：

n:表示指令条数
m:表示一条指令分几个阶段执行

吞吐量（Throughput）：\(Tp=\frac{n}{T}\)

其中n是指令的数量，T是执行总时间，吞吐量表示单位时间执行的指令的条数。

\[Tp\leq Tp_{max}=\lim\limits_{n\to\infty}Tp\]

对于一般的流水线指令，\(Tp=\frac{n}{(m+n-1)t_0},Tp_{max}=\frac{1}{t_0}\).

加速比（Speedup）：\(Sp=\frac{Extime_{single \ cycle} }{Extime_{pipelining}}\)

一般流水线：\(Sp=\frac{n*m*t_0}{(n+m-1)t_0}=\frac{n*m}{n+m-1}\)

效率比（Efficiency）：\(ρ=\frac{n*m*t_0}{(n+m-1)*m*t_0}=\frac{n}{n+m-1}\)

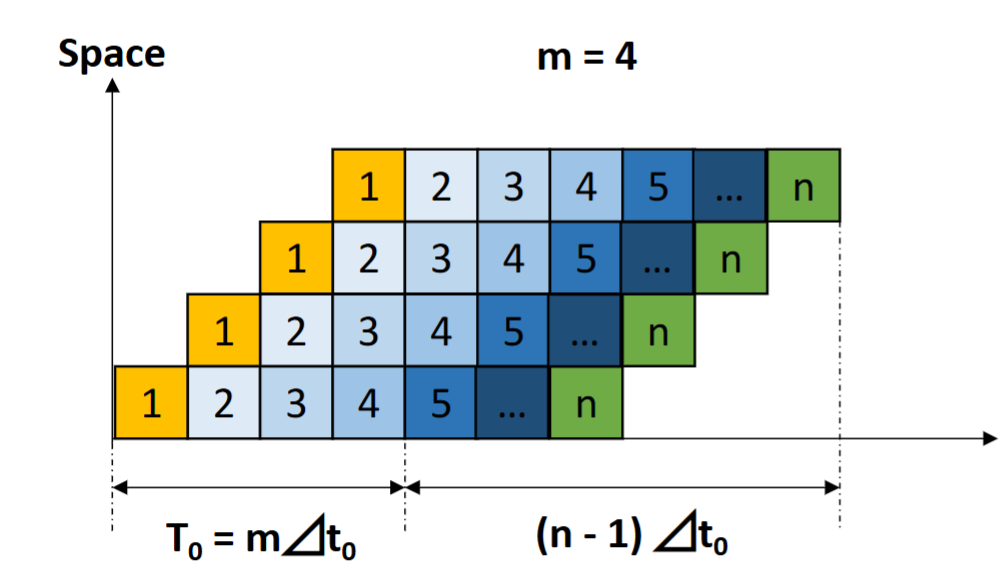

效率的含义就是即考虑时间消耗又考虑空间消耗，在时空图上，体现在画出的格子占总格子的比例.

在加速比和效率比中，如果\(n\to+\infty,则Sp=m,ρ=1\)，说明当指令非常多，填满流水时效率最高。

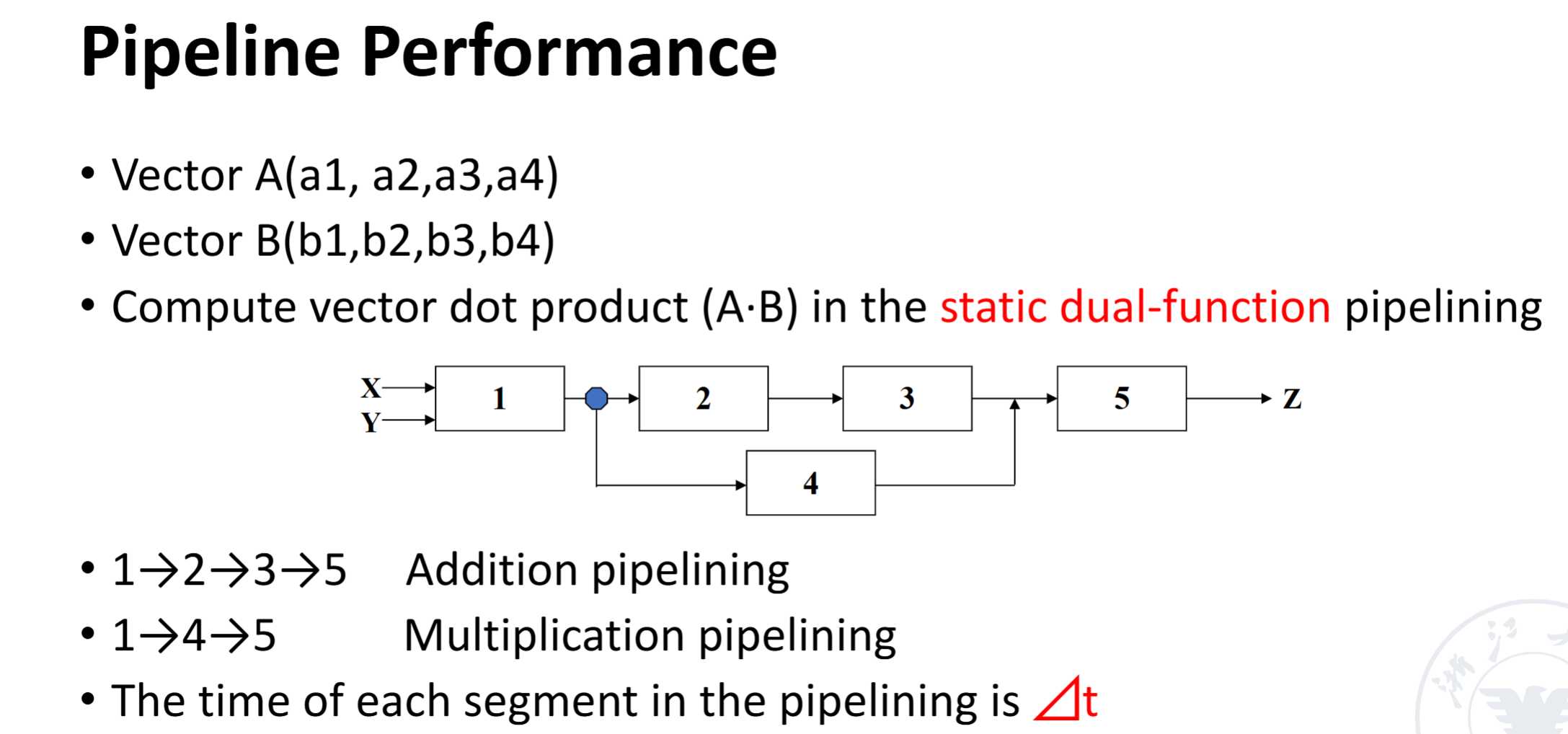

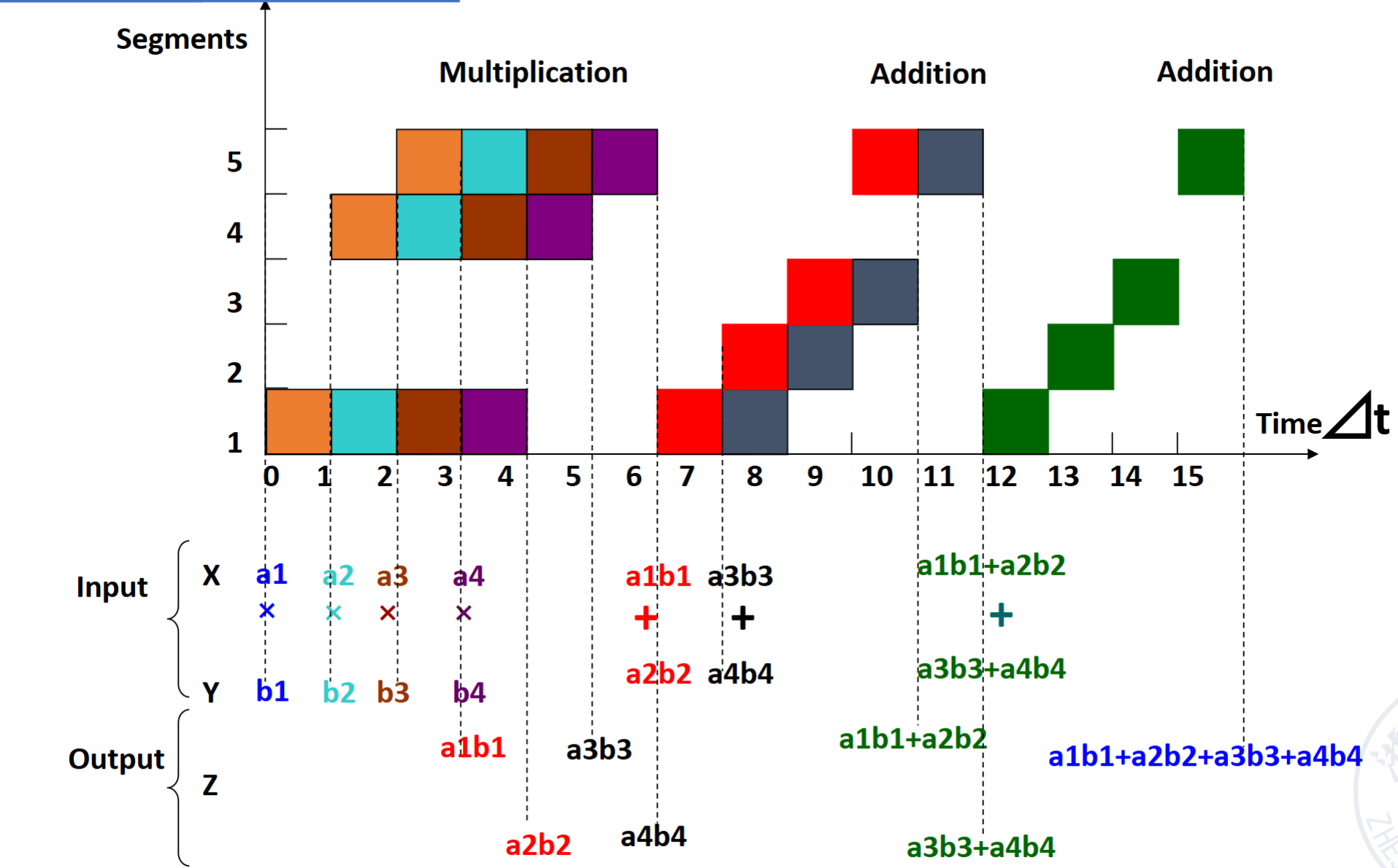

静态流水线例子¶

注意是静态流水线，所以要等乘法执行完之后才能执行加法；同时，加法操作也要先等之前的结果计算出来之后才能开始执行：

画出图易得：\(T=15t_0\)，再依图计算即可。

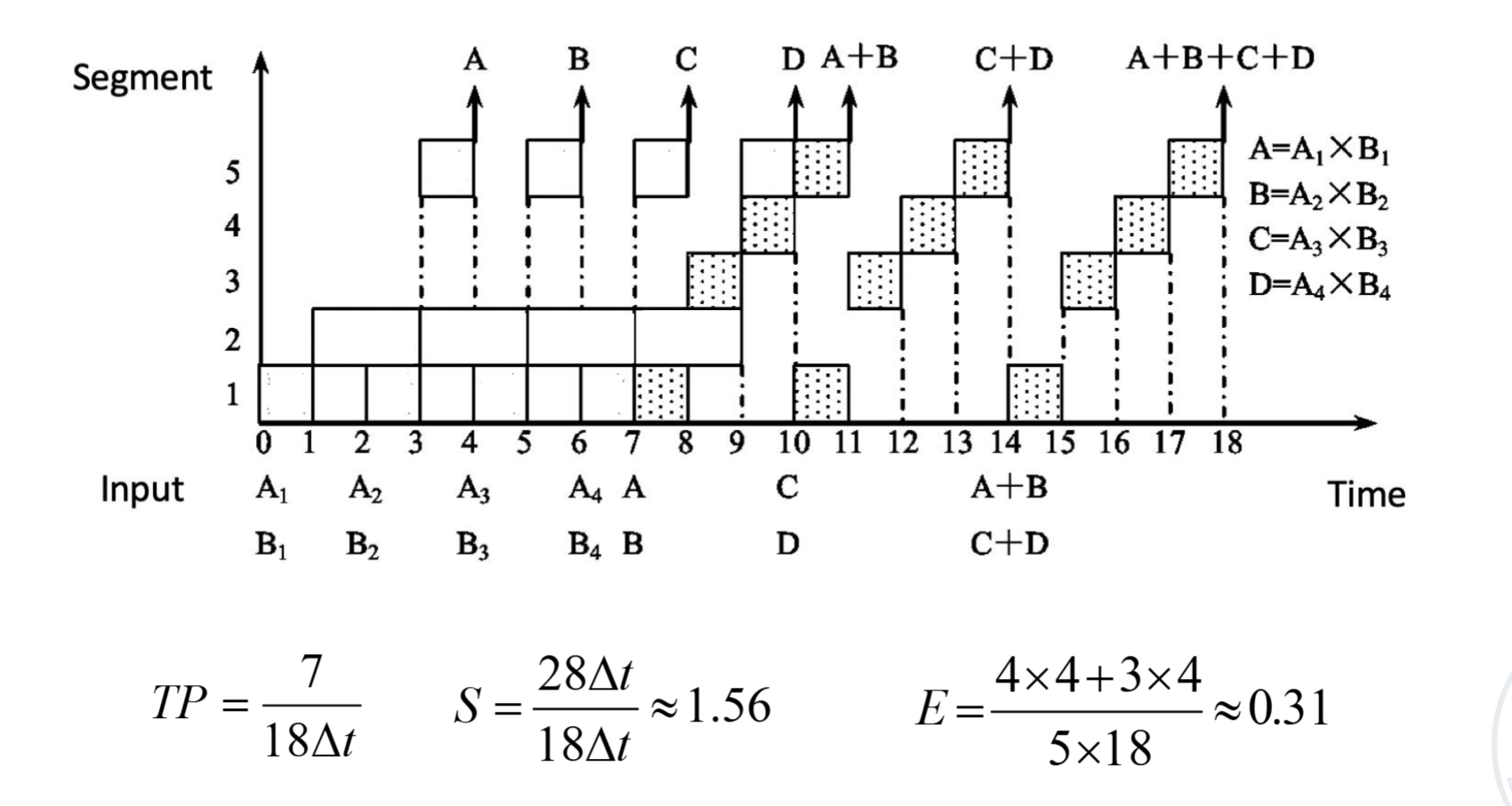

动态流水线例子¶

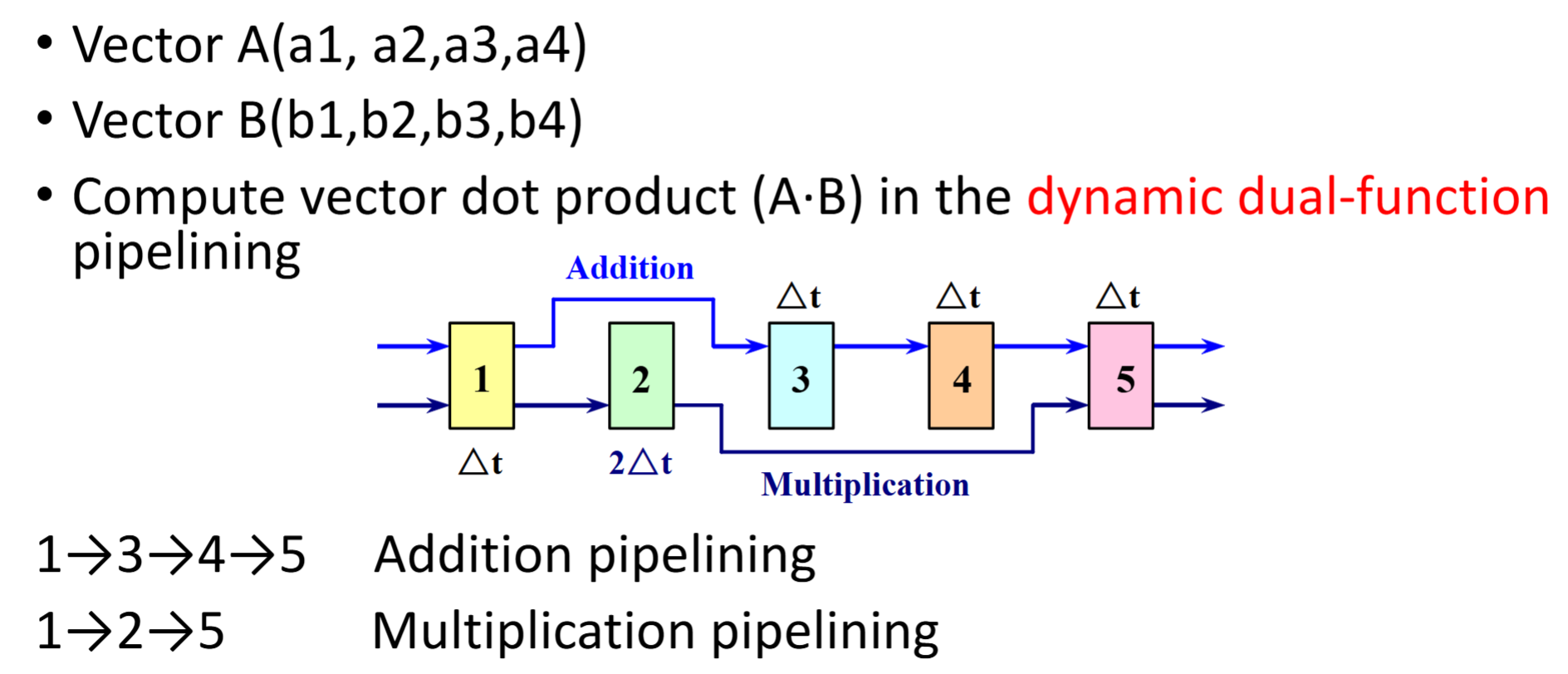

乘法和加法可以同时执行，不过仍然要注意，如果需要之前的结果，那么必须等到之前的指令执行完毕才可以开始执行。

实现¶

IF:instruction fetch from memory
ID:Instruction decode and register read
EX:EXecute operation or calculate address
MEM:Access memory oprand
WB:write result back to register

reg占半个时钟周期，前半个写，后半个读

hazard 竞争¶

通用的解决方法是暂停（stall），添加气泡(addi x0,x0,0)。但是这会导致效率下降很多。

structure hazard¶

定义：a required resource is busy
添加硬件来解决，比如把data memory和instruction memory分开

data hazard¶

定义：该指令需要的数据要等到上一指令完成后写回
解决：

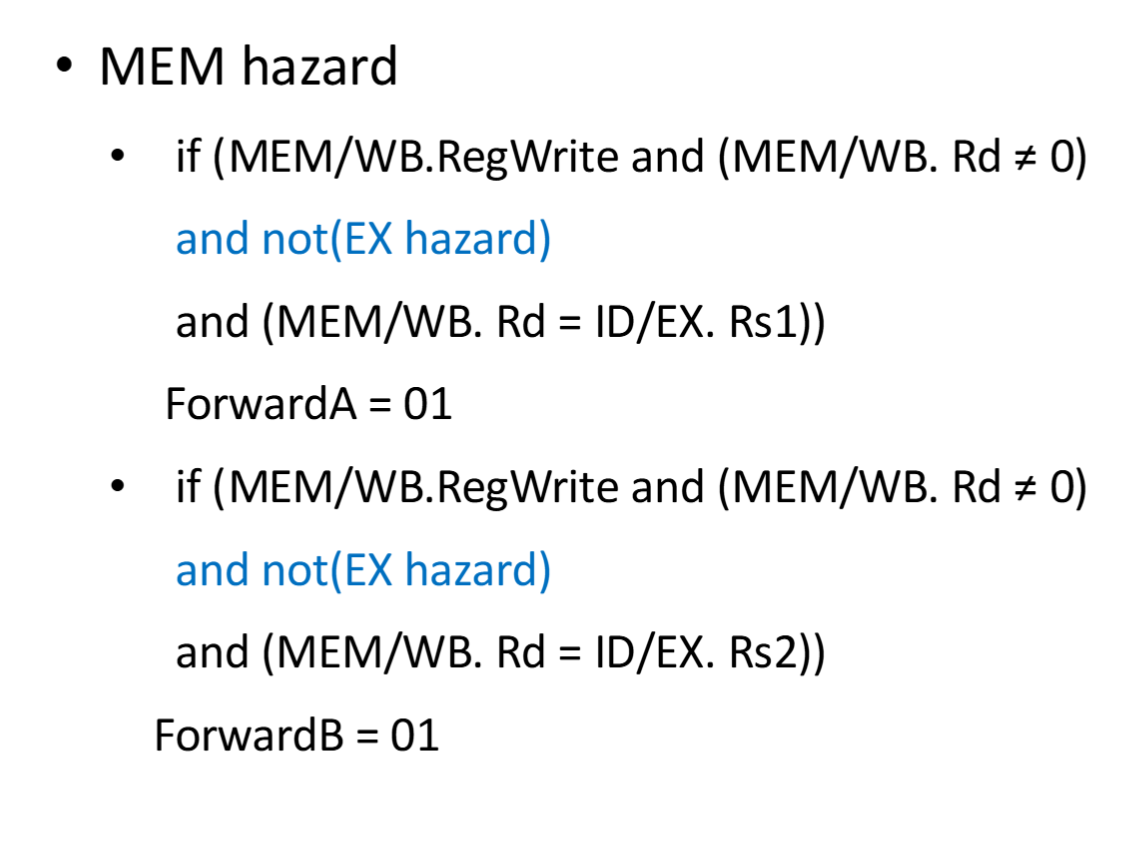

forwarding——adding extra hardware to retrieve the missing item early from the internal resources - 比如把上一条指令EX阶段或MEM阶段得到的数据提前传递给下一指令的EX阶段
部分情况也可以由编译器解决，如调整指令执行的顺序

forwarding¶

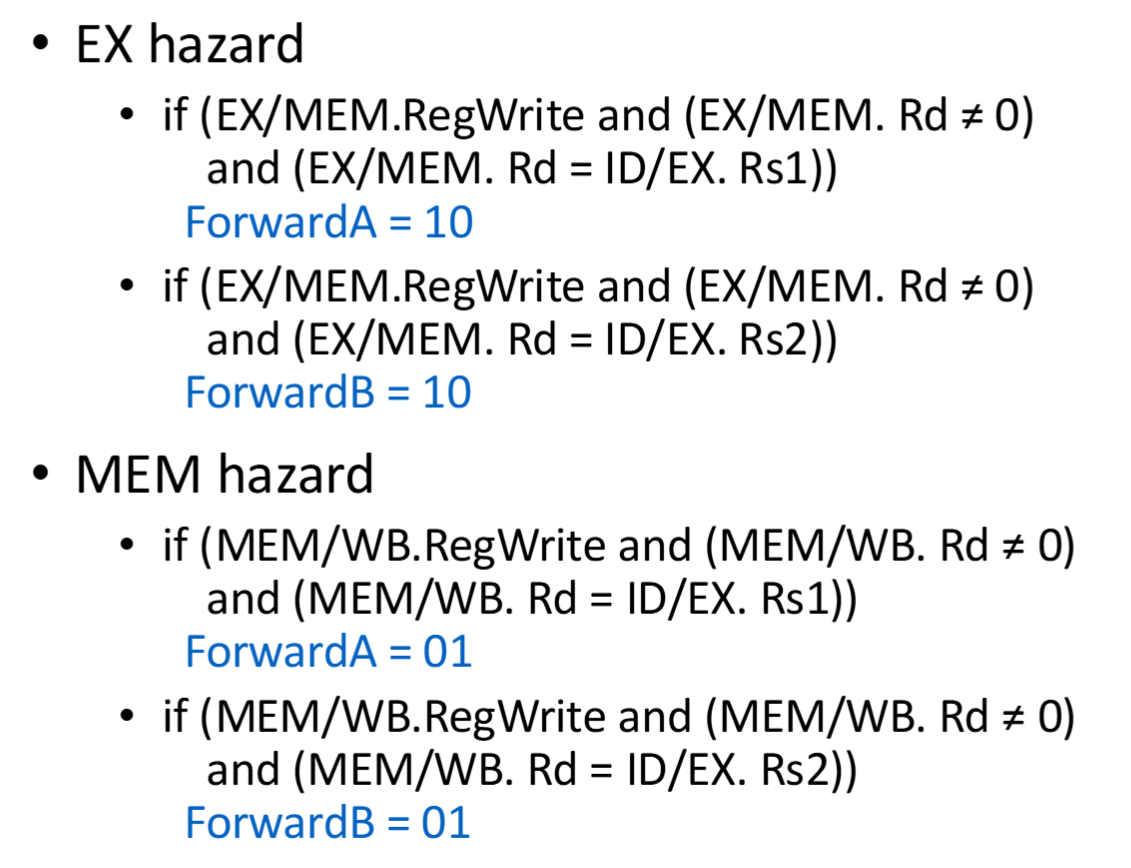

简单情况： double data hazard： load-use hazard:

control hazard¶

定义：flow of execution depends on previous instruction
解决：提前预测下条指令是pc+4还是跳转指令，如果预测错误则有惩罚（把预测的结果置0，添加正确的跳转指令）
简单预测（如预测pc+4）
根据经验（如预测循环结束跳转）
动态预测（根据之前的结果推断）
延迟决策（Delayed Decision）：将 branch 前的无关指令移动到 branch 之后的 bubble 处（分支延迟槽）执行，减少为了等待而插入的无意义 bubble 代码

非线性流水线的调度¶

首先通过预约表（Reservation table）来确定禁止集（prohibit sets）。禁止集即为过多少周期一定会出现冲突。
再根据禁止集决定冲突向量（conflict vector）。冲突向量把禁止集中有的元素置1，其他位置0.
由冲突向量画出状态转移图（state transition graph），从而算出所有调度
最后算出最佳的调度

例子：

	1	2	3	4	5	6	7
\(s_1\)	x			x			x
\(s_2\)		x			x
\(s_3\)		x				x
\(s_4\)			x

首先算出禁止集={3,4,6},冲突向量=0101100
接着用移位或的方法算出所有可能的冲突向量。比如第一位为0，那么就可以选择移动一位，即0010110（右移一位）| 0101100（新送进来的指令）=0111110（更新后的冲突向量）。

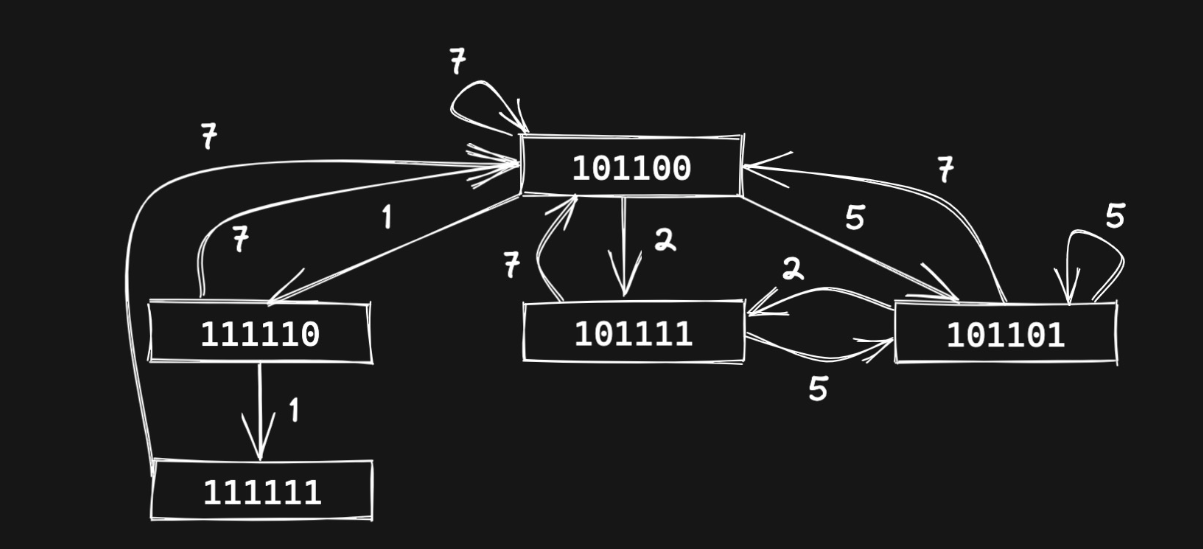

接下来画出状态转移图，即把所有可能的冲突向量画进状态图里。然后找出所有构成的循环即为可能的调度:

4. 最后算出最佳调度。比如{1，1，7}的调度，平均调度时间=\(\frac{1+1+7}{3}=3\),结果如下：

调度方案	平均调度时间
7	7
1，7	4
1，1，7	3
2，7	4.5
2，5	3.5
2，5，7	4.67
5	5
5，2	3.5
5，7	6

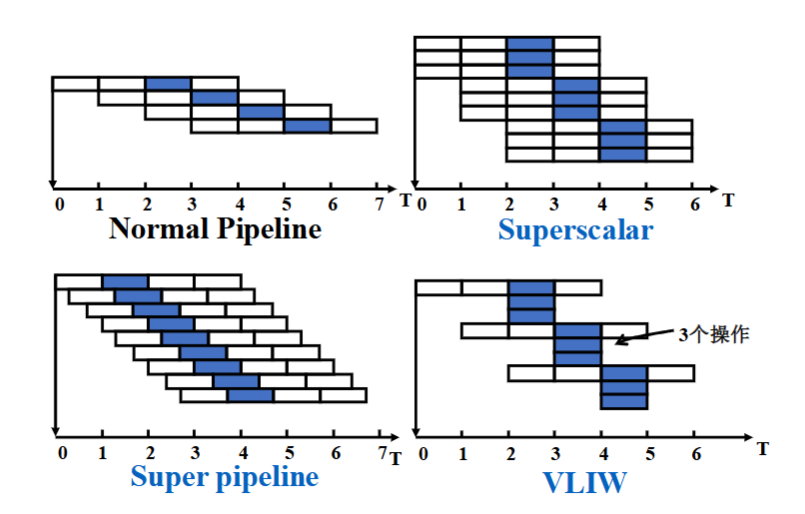

多发射¶

static multiple issue
- compiler groups instruction to be issued together
- packages them into issue slots
- compiler detects and avoid hazard
dynamic multiple issue
- cpu examines instruction stream and chooses instruction to issue each cycle
- compiler can help by reordering instructions
- cpu resolves hazards using advanced techniques at runtime

speculation(猜测)

start operation as soon as possible
predict;if not,roll-back
examples:branch outcome,load

superscalar 超标量¶

The number of instructions which are issued in ezch clock cycle is not fixed.
if the upper limit is n,then the processor is called n-issue.
一次性打包发送多条指令
it can be static or dynamic

VLIM(very long instruction word) 超长指令字¶

The number of instructions which are issued in each clock cycle is fixeds.And these instructions constitute a long instruction
把几条指令拼接成一条长指令发送出去
instruction scheduling is done statically by the compiler

super-pipeline¶

把流水线阶段做进一步的划分，但时钟周期没有缩短。即在一个时钟周期，指令不是同时发送出去的，而是把这个时钟周期分为n个阶段，每1/n的时间发送一条指令

线程¶

共享的：address space 不共享：register，pc,栈
